1 基礎下施工
前に
1 2 3 4 5 6 7
次へ
1-1工事に先立ち地盤調査

1

1-1 工事に先立ち地盤調査
全てにおいての基礎中の基礎となる重要な
ポイントの地盤の調査を行います


1-2スウェーデン式サウンディング試験

2

1-2 サウンディング試験
スウェーデン式サウンディング試験はJIS規格に
制定され、戸建住宅向け地盤調査のほとんどが
この試験によって実施されています


1-3基礎下の砕石施工

3

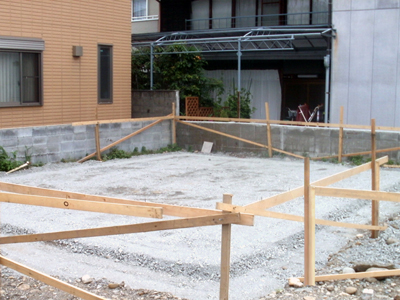

1-3 基礎下の砕石施工
基礎下に砕石をまんべんなく敷き込みます

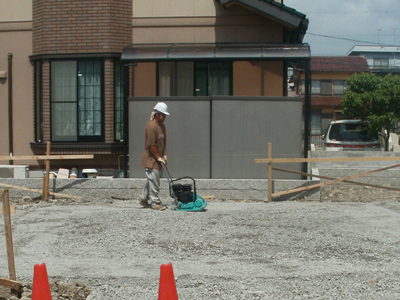

1-4基礎下の砕石転圧施工

4

1-4 基礎下の砕石転圧施工
基礎が沈まない様に砕石を入念に転圧し基礎に
必要な地耐力をつります


1-5基礎工事の防湿シート施工

5

1-5 基礎工事の防湿シート施工
湿気を防止をする為に防湿シートを隙間なく
敷きます


1-6コンクリートの強度試験

6

1-6 コンクリートの強度試験
コンクリートの強度試験する為に、コンクリート
打設の際に現場にてミキサー車よりコンクリート
を採取しテストピースを作成し試験します


1-7捨てコンクリート施工

7

1-7 捨てコンクリート施工
基礎コンクリートを作る前に底面を平らにし
外周部の土台つくります


2 基礎施工・配管施工
前に
1 2 3 4 5 6 7 8 9
次へ
goto top

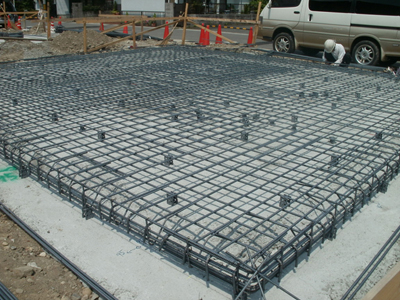

2-1基礎のベース筋の配筋

1

2-1 基礎のベース筋の配筋
基礎のベース筋の配筋を行います


2-2基礎の鉄筋組

2

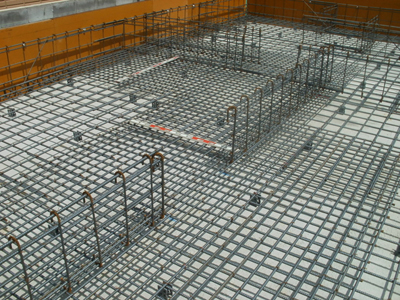

2-2 基礎の鉄筋組
基礎の鉄筋組を行います

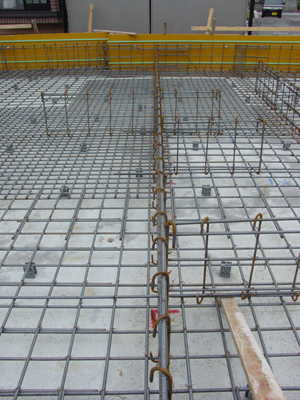

2-3基礎の鉄筋組状況

3

2-3 基礎の鉄筋組状況
基礎の鉄筋組で立上筋はフック付で行います

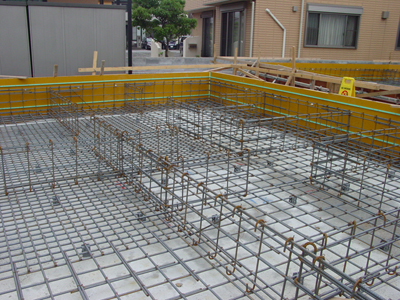

2-4基礎の鉄筋

4

2-4 基礎の鉄筋
配筋基準以上の強度を確保しています


2-5基礎コンクリート打上り

5

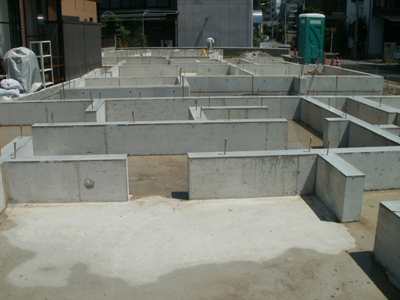

2-5 基礎コンクリート打上り
立上りコンクリート厚さは150mm以上で基礎
コンクリート打を行います

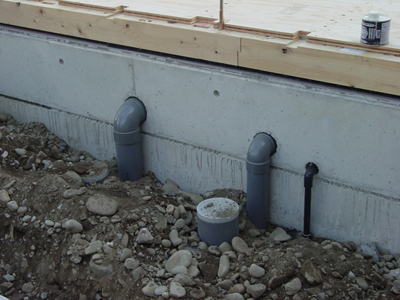

2-6基礎立上りコンクリートより配管

6

2-6 基礎立上りコンクリートより配管
メンテナンス性に配慮し基礎立上りコンクリート
より配管を行います


2-7床下配管施工

7

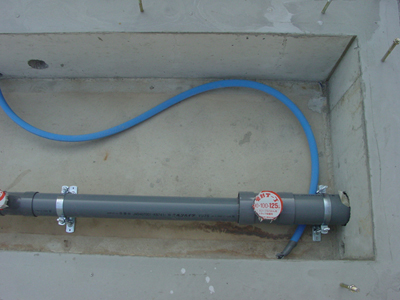

2-7 床下配管施工
床下に配管施工を行います


2-8床下連絡口施工

8

2-8 床下連絡口施工
メンテナンス用に床下連絡口を設けます


2-9床下配管状況

9

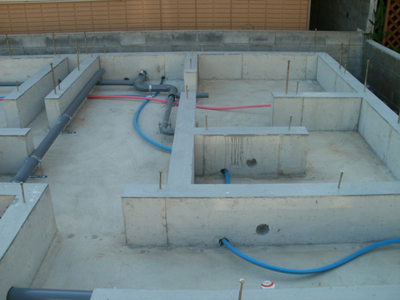

2-9 床下配管状況
(青・給水管 赤・給湯管) 床下配管状況です


3 建方・土台敷込施工
前に
1 2 3 4 5 6 7 8 9
次へ
goto top

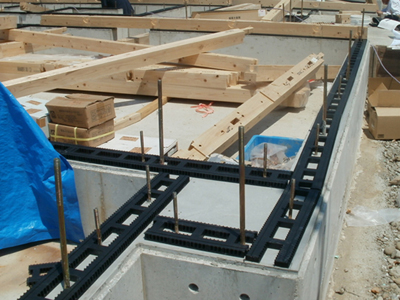

3-1基礎パッキン施工

1

3-1 基礎パッキン施工
長いボルトはホールダウン金物用
短いボルトは一般アンカーボルト

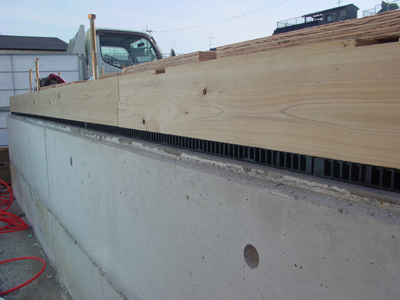

3-2基礎パッキンを土台全域に伏設

2

3-2 基礎パッキンを土台全域に伏設
土台全域に基礎パッキンを伏設する事により
土台にかかる力を均等にし、また床下全域の
湿気を排湿し腐れを防ぎ、断熱材の性能を
維持します

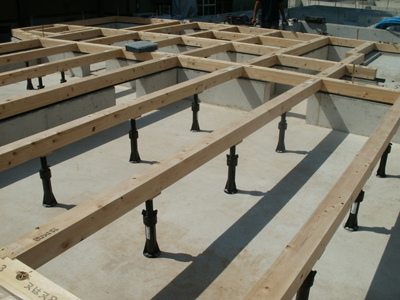

3-3床下地組の土台・大引き施工

3

3-3 床下地組の土台・大引き施工
プラ束にて高さ調整し反りが出た場合でも
要易に調整できます


3-4柱と土台と基礎

4

3-4 柱と土台と基礎
柱と土台と基礎をホールダウン金物にて
緊結します

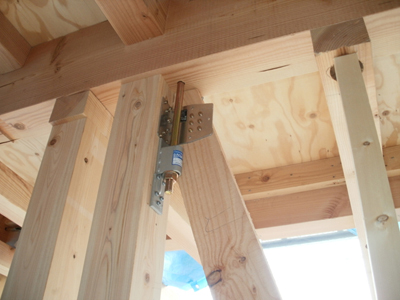

3-5柱と横架木材

5

3-5 柱と横架木材
柱と横架木材をホールダウン金属にて緊結し
筋違いも金物にて補強します


3-6二階の床下地施工

6

3-6 二階の床下地施工
床下地は構造用合板24mm以上を剛床として
水平力に対応します


3-7梁接合部の金属補強

7

3-7 梁接合部の金属補強
羽子板ボルトにて梁接合部の金属補強します


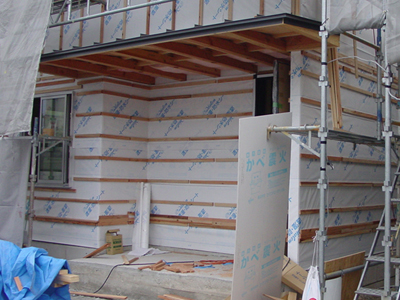

3-8屋根下地組

8

3-8 屋根下地組
強度なポーチの屋根下地組を行います

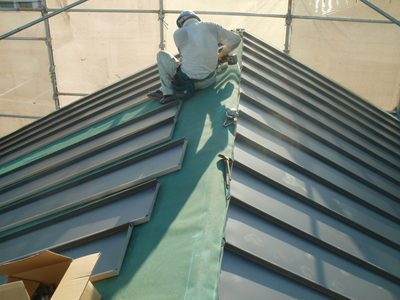

3-9屋根の金属板敷き施工

9

3-9 屋根の金属板敷き施工
棟部分からも屋根の通気ができます


4 建方・制震ダンパー施工・他
前に
1 2 3 4 5 6
次へ
goto top
4-1制震ダンパー取付

1

4-1 制震ダンパー取付
制震構造で、地震による建物の揺れを減衰
させます

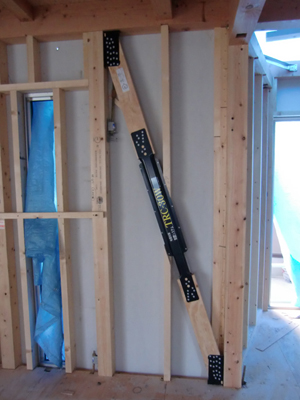

4-2地震時の建物の揺れを制御

2

4-2 地震時の建物の揺れを制御
耐震ダンパー(耐震等級2~3相等)


4-3耐震壁を配置

3

4-3 耐震壁を配置
耐震壁を適切に配置する事により最大変位を
約1/2以上低減できます


4-4耐力面材施工

4

4-4 耐力面材施工
柱間に見える外側ボードは耐力面材で
耐震等級2を実現します

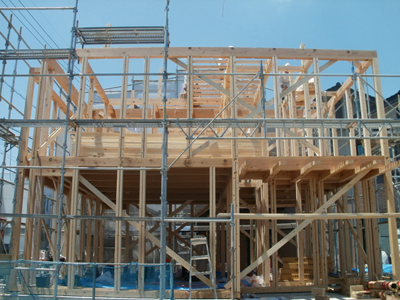

4-5建方風景1

5

4-5 建方風景1
正面から見た建方風景です


4-6建方風景2

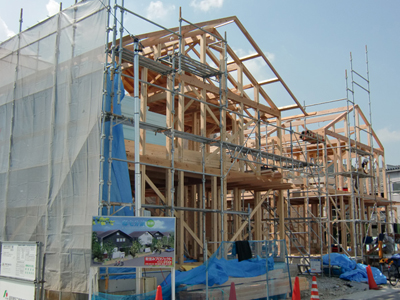

6

4-6 建方風景2
横から見た建方風景です


5 断熱材施工施工
前に
1 2 3 4 5
次へ
goto top

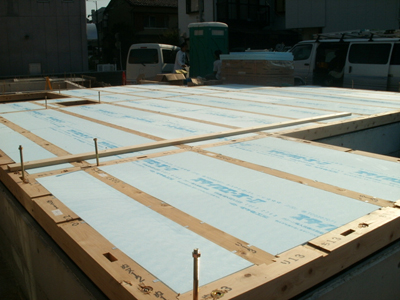

5-1一階床下の断熱材伏設

1

5-1 一階床下の断熱材伏設
次世代省エネ基準に対応します


5-2屋根断熱施工

2

5-2 屋根断熱施工
次世代省エネ基準による屋根断熱を施工します


5-3屋根断熱状況

3

5-3 屋根断熱状況
垂木間に断熱材を入れ上部に通気層が
できます

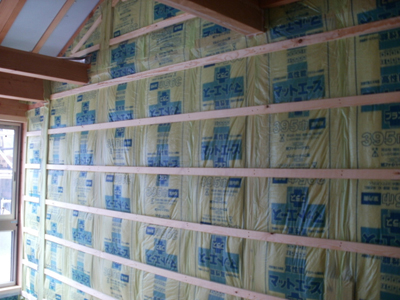

5-4外壁廻りの断熱材施工

4

5-4 外壁廻りの断熱材施工
次世代省エネ基準に適合し断熱と共に
気密性を形成します

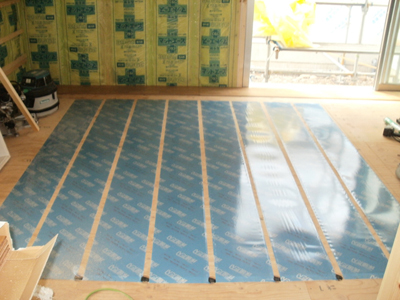

5-5電気式床暖房施工

5

5-5 電気式床暖房施工
居間の電気式床暖房施工します
